前言：亞鉛合金又叫鋅合金，亞鉛合金是民間通俗叫法，廣泛應(yīng)用于玩具、燈具、裝飾品、部分電器件、汽車配件、機(jī)電配件、機(jī)械零件、電器元件等，這種鋅合金也就是亞鉛合金的產(chǎn)品在出現(xiàn)裂紋或者斷裂需要焊接修復(fù)的時候就給焊接人帶來了很多的不便，因為鋅合金中的低熔點金屬鋅是熔點低，易燒損，易揮發(fā)的金屬元素，焊接過程中產(chǎn)生濃烈的白煙，并且這種吸入人體過多是對呼吸系統(tǒng)有傷害的，那么我們?nèi)绾蝸砗附铀兀?/p>

一、如果是有一定厚度的亞鉛合金焊接，也就是鋅合金的焊接，厚度在1.5毫米以上，一般是需要有一定的抗拉強(qiáng)度要求的，這個時候采用低溫火焰釬焊的方式焊接是不可取的，那就需要用熔焊的方式，那么交流氬弧焊接配合低溫鋁焊料WEWELDING53就是比較好的選擇。

1、將斷岔對準(zhǔn)，用交流氬弧點添絲的方法點住斷岔。

2、然后用直磨機(jī)或者角磨機(jī)開坡口，對稱點焊，點焊過程中要看清熔池，快速點絲，然后快速?；。；〉臅r間切莫太長，如果?；√L就會使得亞鉛合金也就是鋅合金里面的鋅元素?zé)龘p導(dǎo)致焊接失敗，所以這個是一個必須要掌握的手法技能。

3、焊接過程中難免會出現(xiàn)鋅燒損現(xiàn)象，所以焊工要做好防護(hù)處理，因為鋅燒損對人體是有傷害的，做好通風(fēng)排風(fēng)處理。

4、焊疤可以用粗砂細(xì)砂分別拋光拋光打磨成型。

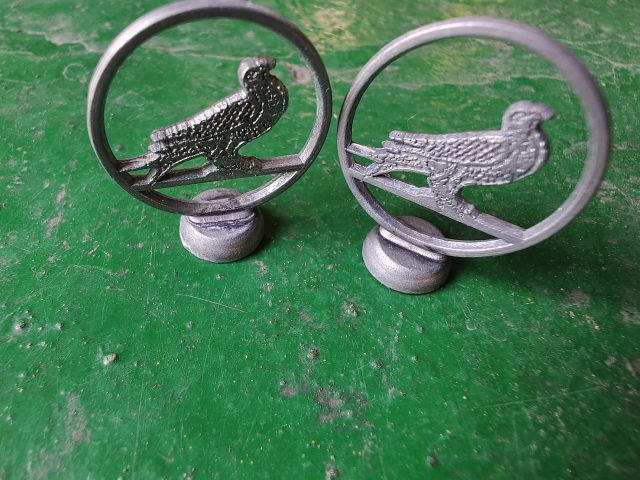

二、如果是小件鋅合金亞鉛合金焊接，并且對于強(qiáng)度要求不是太高的要求，比如鋅合金的工藝品，我們就會用低溫焊接方式焊接，是一種釬焊的原理，母體不熔化完全靠母體溫度熱傳導(dǎo)熔化焊料成型，看下圖產(chǎn)品就是一個典型的鋅合金的工藝品用小液化氣焊槍加熱，然后用WEWELDING M51焊絲沾WEWELDING M51-F助焊劑涂于焊接部位，完全靠母體熱傳導(dǎo)熔化沾有助焊劑的焊絲熔化成型，這樣就很容易把鋅合金的圓圈型的動物造型焊接到鋅合金底座上了。

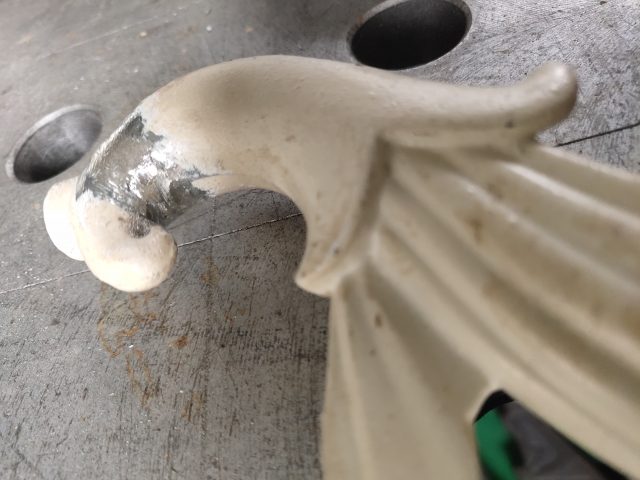

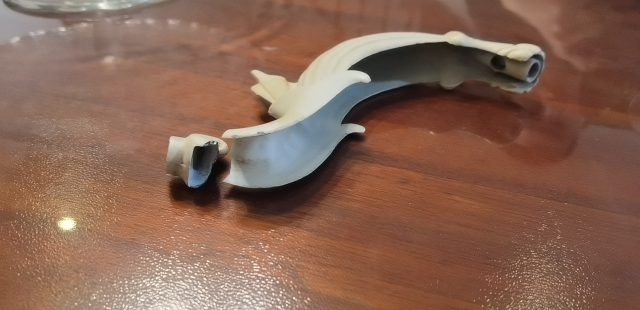

三、再比如鋅合金的燈具，這種燈具因為這個小頭斷裂，整個燈具都會作廢，那么也要通過焊接的方式，但是壁厚只有0.8毫米左右的厚度，通過電焊或者氬弧的方式焊接的話，肯定是不可取，太薄會被擊穿，那么也是采用低溫釬焊和上面的焊接方法一樣，只是不同的是在拐彎的位置加了一根銅絲在里面，起到加固的作用，因為燈具和上面的獎牌不一樣的是，還需要承載一定的強(qiáng)度要求的。

總結(jié)：亞鉛合金焊接，也就是鋅合金焊接我們就知道主流就是兩種焊接方式，一種是低溫火焰焊接，一種是交流氬弧焊接，特別是受力部位的就是用交流氬弧焊接采用低溫鋁焊條WEWELDING53氬弧方式點絲焊接，控制好熔池的停留時間，那么就可以焊接出好的鋅合金焊縫，或者說亞鉛合金的焊道。
