前言：在北方寒冷的冬天，有的一些帶銅螺帽接頭的設備的水冷系統如果受凍，那么就有可能會出現銅螺帽或者內絲螺紋凍裂的情況，那么這種銅的螺帽或者內絲螺紋凍裂了以后我們該怎么焊接修復呢？下面我們來看一下這個高壓水泵頭的黃銅內絲螺紋凍裂的焊接修復案例進而了解整個焊接修復過程。

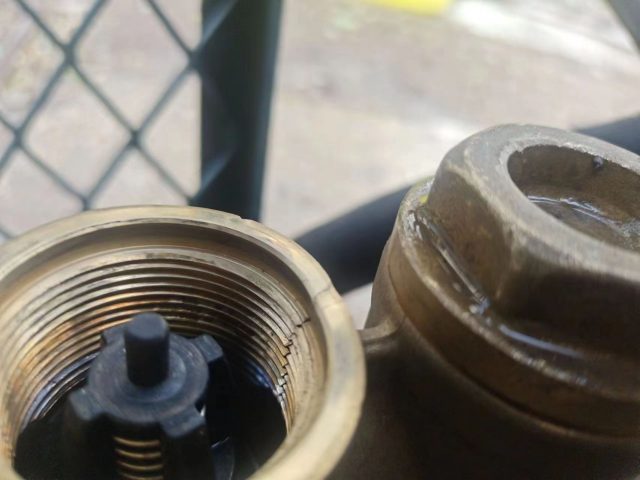

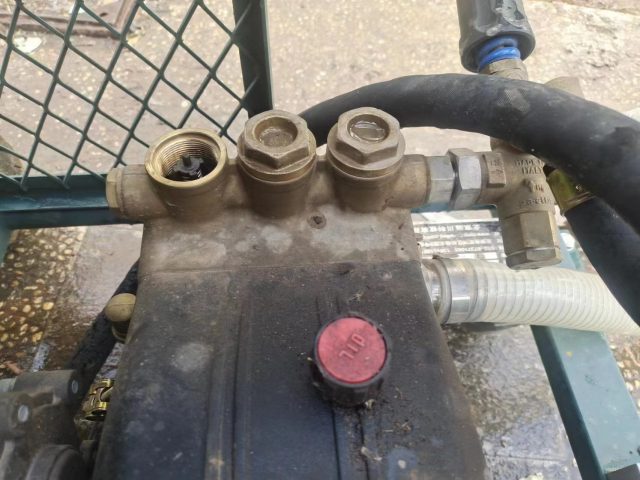

一、高壓水泵內絲螺紋凍裂的效果如下圖，內絲螺紋的裂紋從里往外裂紋，從外面可以看得出裂透了導致工作過程中漏水。

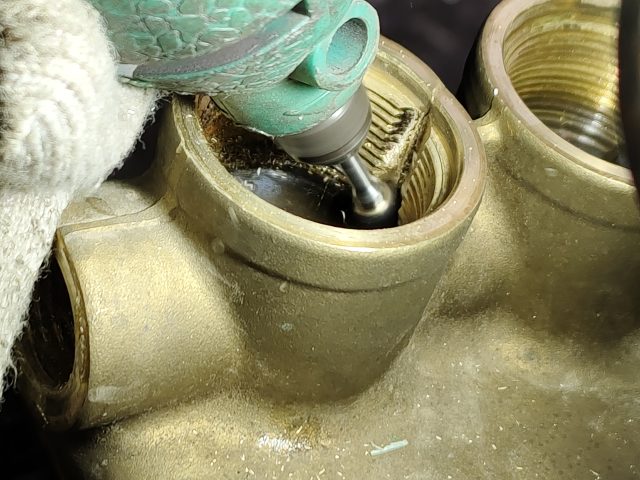

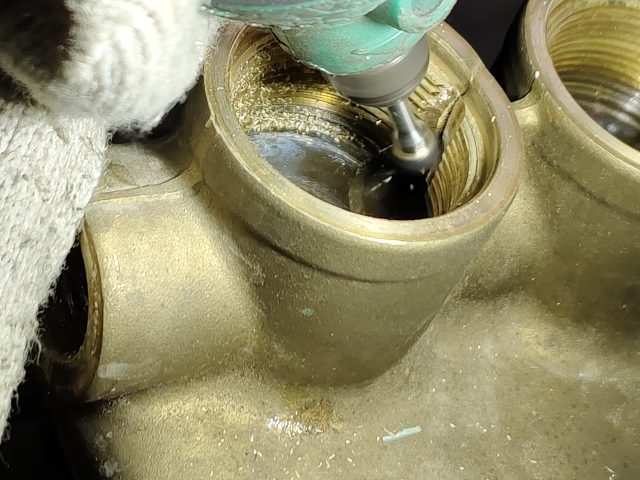

二、一般這種情況我們會首先解決裂紋開坡口以后焊接，當然有的人也會想到在外面焊接一下就算了，先不說外面焊接行不行，實際上那樣的話會殘留裂紋在絲扣里面，以后遲早是個隱患，從使用的角度來說，我們打算從根上來解決這個問題，把絲扣用直磨機開口子開出來，把裂紋真正的焊接填充，這樣是真正的熔化在一起以后跟新的一樣用，所以我們就用直磨機把凍裂的部位開出口子，也就是叫做坡口?？聪聢D效果

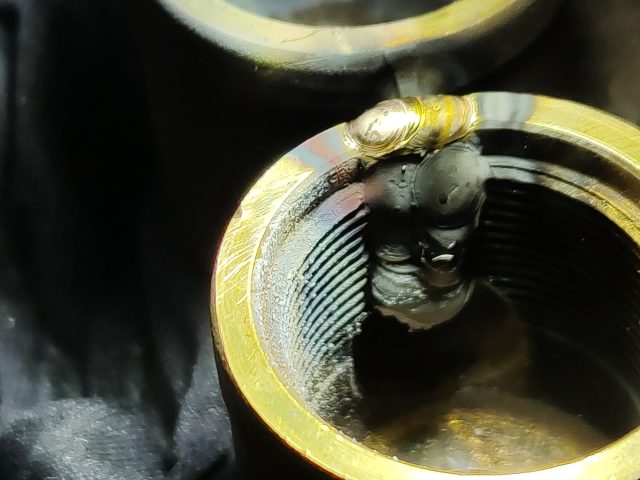

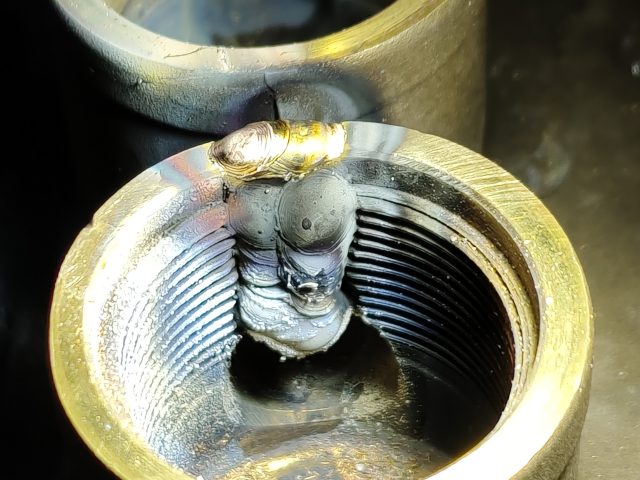

三、最重要的環(huán)節(jié)就是焊接了，大家知道這種螺內絲或者螺帽內絲的話一般都是鑄造的黃銅，鑄造的黃銅焊接過程中鋅燒損會比較嚴重，對于焊絲也是比較挑剔，那么我們就選用了針對黃銅氬弧專用的威歐丁204S黃銅氬弧焊絲焊接，用普通的直流氬弧焊機焊接（這個地方不能用氣焊因為雜銅又比較厚用火焰氣焊的方法焊接很容易燒壞，并且燒到氣焊的溫度很高，主要是鑄銅的氣焊性能也不好），但是強調一點焊絲是氬弧專用的，不是氣焊用的黃銅焊絲呢。開完坡口，填充完坡口的效果如下。

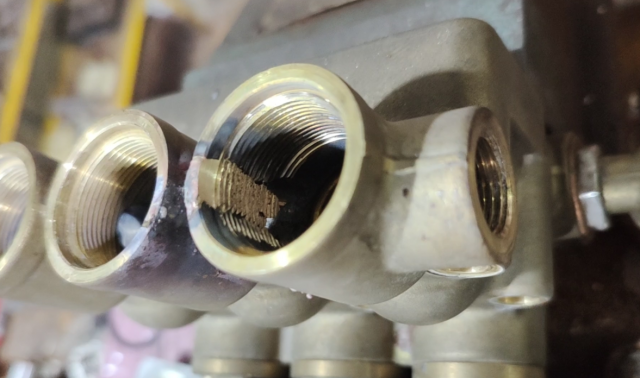

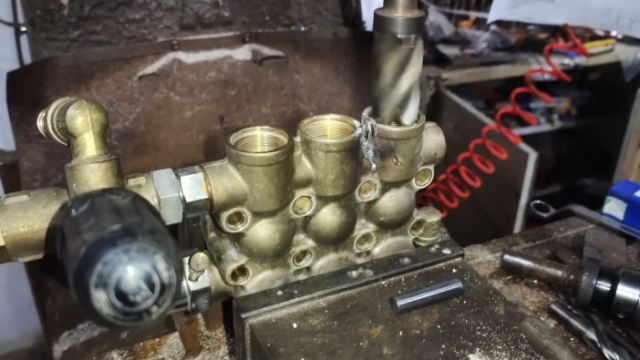

四、經過第三的環(huán)節(jié)以后，就是要重新把焊口部位做絲扣了，這個環(huán)節(jié)是機加工環(huán)節(jié)，需要有絲攻和專業(yè)的師傅操作使用?？唇z攻以后的效果

五、檢驗絲堵沒有問題，絲孔以后可以順利擰進去封閉。補充一點，外面的部位如果有角度也同樣需要開坡口焊接，但是這個因為裂紋外面部位正好是再兩個接頭的部位，所以那個部位是沒有角度氬弧焊接的。外面的部位殘留有一點點的裂紋，為了做的更加完美，即便是氬弧不好操作，我們也是用低溫的軟釬料WEWELDING88C的焊絲配點88C-F的助焊劑，用火焰焊接把裂紋在外表焊接了一下，一是增強強度，二是雙保險防止漏水。

總結：從以上5個過程總結出，黃銅螺帽或者內絲裂紋，我們首選氬弧補焊用黃銅氬弧焊絲補焊，這樣可以恢復到原來的樣子，強度也足夠用，然后小角度的部位可以用低溫的軟釬焊輔助補一下即可。
