前言：我們這說的不銹鋼鋼絲繩一般說的多股細(xì)的鋼絲擰在一起的鋼絲繩，這種廣泛應(yīng)用于勘探檢測(cè)儀器設(shè)備及醫(yī)療檢測(cè)設(shè)備上，這種焊接的要求一般是不允許有熱影響及母材的改性影響，所以一般是用到低溫焊接，低溫焊接運(yùn)用最多的還是低溫軟釬焊，集中在工作熔點(diǎn)在250度左右的居多，這種溫度主要是以錫基為主，但是普通的錫合金是難以焊接不銹鋼的，所以需要輔助能讓錫合金在不銹鋼絲繩上有浸潤作用的助焊劑才可以焊接，下面我們就用一個(gè)案例來說明不銹鋼絲繩的焊接的一種比較可靠的焊接方式低溫軟釬焊。

上面的產(chǎn)品就是一個(gè)不銹鋼鋼絲繩，中間焊接一個(gè)普通的碳鋼片的焊接，當(dāng)然了如果是不銹鋼片也是可以的，通過這個(gè)產(chǎn)品我們來說明一下這個(gè)不銹鋼絲繩的焊接過程。

1、首先用扁平烙鐵頭提前預(yù)熱鋼絲繩及焊接部位（烙鐵功率大小以能快速將焊件預(yù)熱到焊料的熔點(diǎn)溫度為最佳），使焊接不銹鋼的焊絲繩提前有一個(gè)溫度，最好是能達(dá)到焊料的熔點(diǎn)溫度，便于后面焊絲的親和。

2、這個(gè)產(chǎn)品用WEWELDING88C焊絲蘸著88C-F助焊劑涂抹于焊接部位（注意了這個(gè)時(shí)候烙鐵是一直在預(yù)熱的沒有離開不銹鋼絲繩的），在助焊劑觸碰到烙鐵的瞬間會(huì)有嗤嗤的響聲的瞬間，這個(gè)時(shí)候用烙鐵輔助沾有助焊劑的焊絲熔化成型。

3、如果第2步的焊絲未親和不銹鋼絲繩，那么就繼續(xù)預(yù)熱鋼絲繩，然后重復(fù)第2步即可，所以預(yù)熱到一定的溫度是很關(guān)鍵的。

4、焊接后清理表面的殘留，可以用溫水反復(fù)清洗即可。

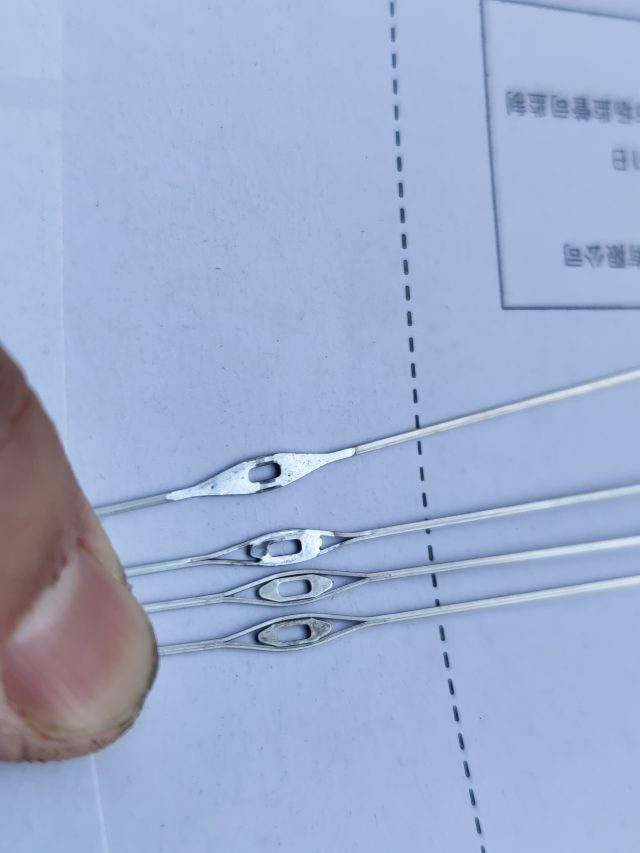

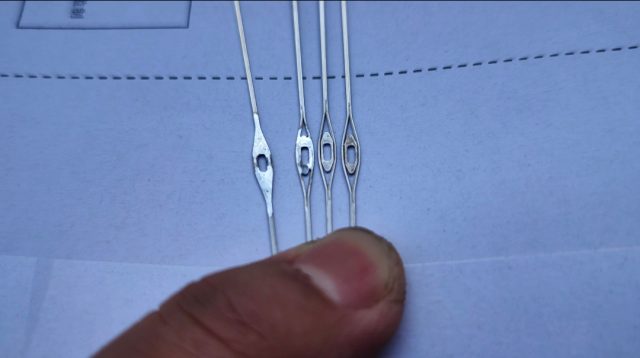

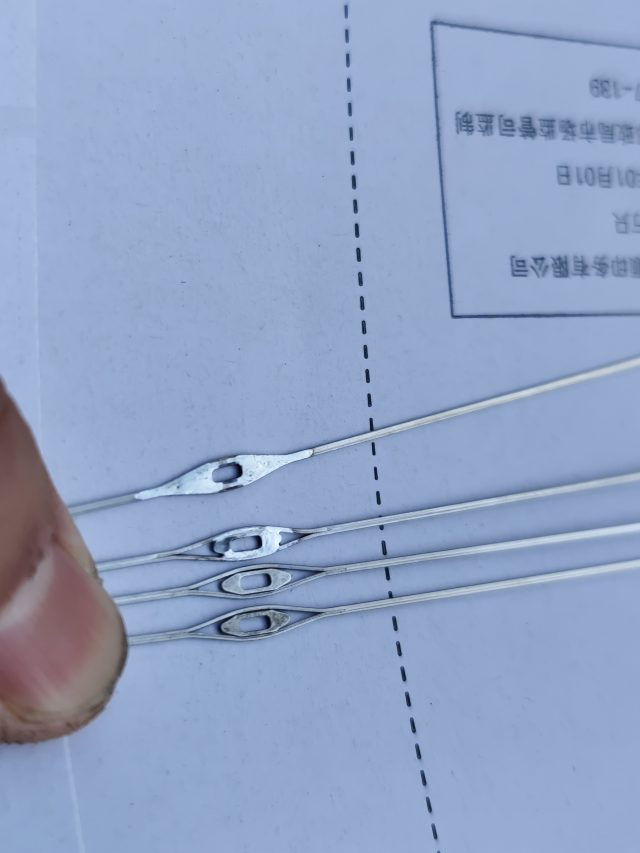

5、看下面的焊接效果，圖片中的4件鋼絲繩，上面2件是焊接過的，下面兩件是未焊接的，可以比對(duì)一下焊口還是比較飽滿的。

總結(jié)：以上的操作流程很簡單，就是用了常規(guī)的電烙鐵焊接，輔助了低溫釬料和釬劑焊接，當(dāng)然工業(yè)生產(chǎn)為了生產(chǎn)效率就會(huì)用錫鍋來提前熔化焊絲，然后將產(chǎn)品提前涂抹好助焊劑，然后浸漬到錫鍋內(nèi)焊接，具體實(shí)施起來是根據(jù)不同的產(chǎn)品輔助不同的工裝來實(shí)現(xiàn)的。
