鋁是否能用錫焊接，這個(gè)應(yīng)該從三個(gè)方面來說，第一個(gè)方面就是鋁合金的材質(zhì)，第二方面就是焊接后的要求，第三方面選用的焊錫及對(duì)應(yīng)的助焊劑，很多焊接應(yīng)用中需要用到錫焊鋁合金，又或者說很多特殊的鋁合金焊接要求下只能采用錫合金焊接。如果不講這個(gè)方面的前提下說錫焊鋁合金是沒有任何意義的，因?yàn)殄a焊鋁合金能焊接的前提下是有前提要求的。

那么很多人就會(huì)開始問了，那你說到底怎么焊接嘛！那我們就針對(duì)這三方面的前提說說鋁用錫焊的焊接應(yīng)用及焊接方法。

一、鋁合金的材質(zhì)。

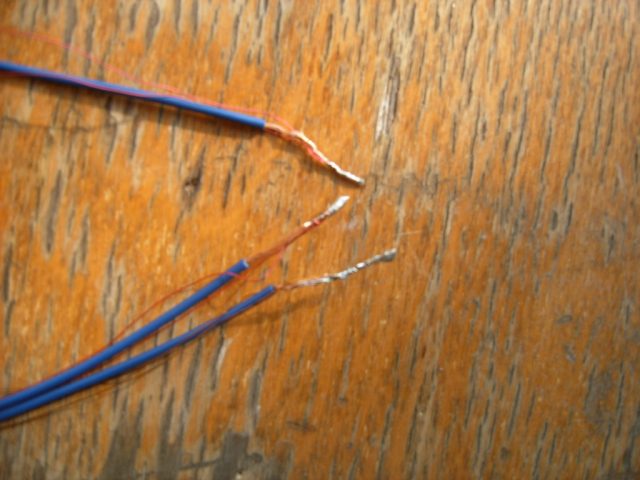

1、一般情況下純鋁也就是1系的鋁合金的錫焊性能是最為理想的，比如1100 ，1070 ， 1060 這種1系的純鋁類，常見的比如鋁電線，鋁漆包線，軟包電池的極耳等，通俗說的就是鋁的純度非常高的鋁，這種是具有很好的錫焊性能也就是被焊性能好，焊接過程中錫是非常容易浸潤，平鋪效果好也是相當(dāng)好的?？匆韵潞附影咐褪怯缅a合金焊接鋁的效果，這種純鋁線自身的錫焊性能非常OK，所以焊接效果也非常好。

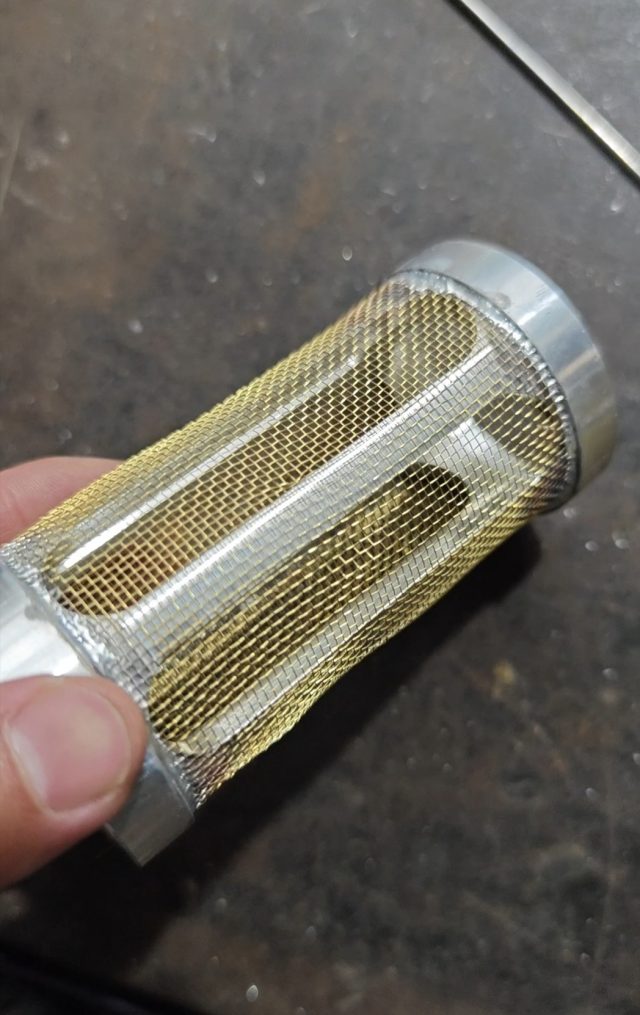

2、其次就是具有錫焊的可焊性的鋁合金，比如3系鋁合金，比如3003,3004,3105，6系的比如6063及部分不帶熱處理狀態(tài)的6061鋁合金，這些鋁合金可以用錫焊接，但是較之1系的純鋁來說錫焊的平鋪效果就沒有那么強(qiáng)，甚至?xí)悬c(diǎn)扎堆的效果，但是按照通俗的講法好賴錫是沾住了，而不是沾不住，下面我們看到的一個(gè)案例就是6061的鋁合金上焊接黃銅的絲網(wǎng)用的WEWELDING M51錫合金配合M51-F助焊劑焊接的。這個(gè)鋁合金上能親和M51錫合金，但是平鋪的效果就不如純鋁那么好了。

3、最難焊接的就是生鋁的錫焊，包括有一些7075的航空鋁合金，及部分熱處理狀態(tài)的6061，還有像5系的5052等這些鋁合金就很難用錫焊了，因?yàn)樗麄儾痪邆溴a焊的可焊性，所以并不是說你隨手拿個(gè)鋁材他都能用錫焊焊接的，這種無法用錫焊接的當(dāng)然我們也有可以替代錫的WEWELDING53低溫鋁合金焊絲的焊接方法來替代。

二、鋁合金焊后的要求。

錫焊鋁合金是一種低溫軟釬焊，所以力學(xué)強(qiáng)度來說是不如傳統(tǒng)的電焊，氬弧焊這種熔焊的，所以如果有人是想用錫焊來代替電焊來解決某種機(jī)械強(qiáng)度受力部位的焊接則是不可取的，但是話又說回來了，錫焊焊接鋁的強(qiáng)度怎么著也是比膠水沾的強(qiáng)度要高的。有的鋁焊接后需要承受一定的焊接溫度要求的，比如高溫或者低溫要求，這個(gè)就跟錫焊接的熔點(diǎn)相關(guān)了，比如WEWELDING M51他的溫度是179-250度的溫度區(qū)間 ，焊接后的工作溫度在150度左右基本上也對(duì)焊道沒有什么影響的。還有導(dǎo)電性要求，還是拿51這種錫合金來說導(dǎo)電性就足夠滿足常規(guī)需求了。

三、焊錫和對(duì)應(yīng)的助焊劑的選擇。

前面說的一和二都具備的前提條件下，有的人說我怎么用錫焊接這個(gè)鋁還是焊接不上，那是因?yàn)槟銢]有選擇更合適鋁的焊錫和助焊劑，對(duì)于鋁的錫焊不可以選用常規(guī)的松香和普通的水劑助焊劑焊接，而需要選用蜂蜜狀的類似M51-F的助焊劑來焊接，而其對(duì)應(yīng)的焊絲則是M51焊絲，也都是錫合金。

補(bǔ)充：最后補(bǔ)充一下焊接方法，錫焊鋁合金的方法最常見的無外乎兩種，一種是電烙鐵，一種是火焰，而選擇電烙鐵焊接還是火焰焊接的前提是要明白錫焊鋁的焊接原理的，還是拿M51的錫合金配合M51-F的助焊劑來說，焊接原理是利用一切可利用的熱源，將被焊工件加熱到250度，然后用焊絲沾著助焊劑涂于焊接部位，完全靠母材焊接部位的溫度熱傳導(dǎo)熔溶沾有助焊劑的焊絲熔化成型，這樣您就可以知道焊接過程是選擇烙鐵，還是選用火焰了。其實(shí)就是工件焊接部位的溫度要達(dá)到錫合金的熔點(diǎn)溫度，而不是熱源本身達(dá)到的溫度。
