前言：不銹鋼管接頭焊接在很多行業(yè)，很多水冷或者氣冷裝備里面都有涉及到，真等到這個環(huán)節(jié)了，原本設(shè)計設(shè)計的時候認(rèn)為的焊焊就好了，實(shí)際上還是有很多新手甚至老焊工都不清楚這種不銹鋼管接頭如何焊接，今天我們就來說一下不銹鋼管接頭如何焊接。

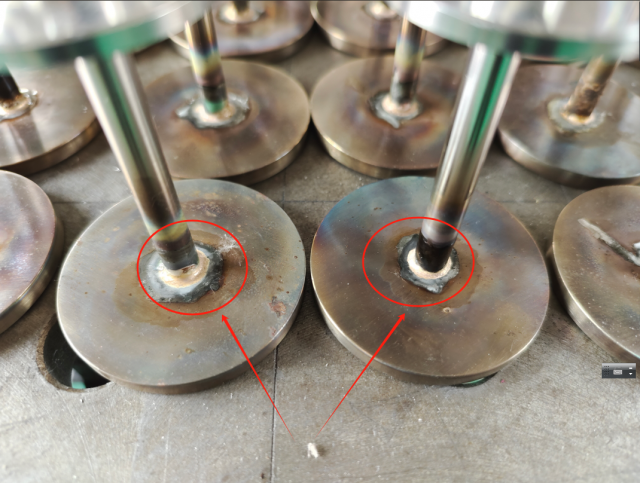

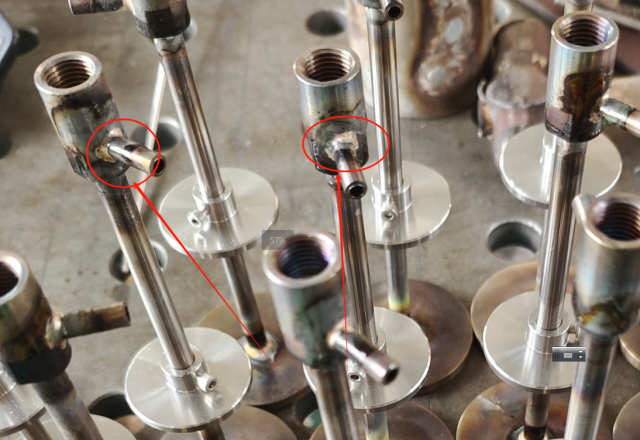

看一下管接頭類型見下圖：一個是不銹鋼管插接到另外一根粗一些的不銹鋼管壁的馬鞍形不銹鋼管接頭，一個是不銹鋼管插入到有通孔的不銹鋼底座上焊接，這兩種接頭形式本質(zhì)上都還是接頭部位的焊接，管子里面是走介質(zhì)的，需要保證1Mpa左右的壓力，這地方可以有很多種焊接方式，但是我們認(rèn)為這種小細(xì)管釬焊是首選，焊層會比較均勻，操作起來也比較得心應(yīng)手，那么我們就來說這個的焊接工藝過程，過程是在圖片下方。

焊接母材：316不銹鋼管和316不銹鋼底座焊接。

焊接材料：威歐丁A203銀合金焊絲，配合威歐丁201-F助焊膏焊接。

焊接工藝：火焰釬焊。

工藝規(guī)范：

1）適量涂抹威歐丁201-F助焊膏于接頭部位，注意是適量。

2）中性焰均勻加熱接頭部位的兩個部分，注意是均勻加熱，使得接頭部位的兩個部分的母材的溫度能盡可能地均勻地達(dá)到威歐丁A203熔點(diǎn)溫度（600-650度）。

3）在加熱過程中涂抹的威歐丁201-F助焊膏會有一個從膏狀到水狀，再從水狀到焊接部位的兩個母材部分表面會有發(fā)白的時候，這個時候是下焊絲的絕佳時機(jī)。

4）用威歐丁A203焊絲沾少許威歐丁201-F助焊膏小角度點(diǎn)涂于焊接部位，同時用火焰稍微燎一下焊絲尖端，如果焊絲熔化的瞬間能像水一樣攤開，說明母材溫度夠了，如果火焰稍微燎一下焊絲尖端焊絲成根狀斷掉并且不攤開說明兩種情況，一種情況說明母材溫度不夠，另外一種情況就是母體溫度太過高，高到母材已經(jīng)嚴(yán)重氧化了。

5）最后在合適的溫度下焊絲成型流動形成均勻美觀的焊縫。

威歐丁A203銀合金焊絲及威歐丁201-F助焊膏官方采購渠道如下：

電話：022-28196887

微信：18722280606 （手機(jī)和微信同號）
