銅和不銹鋼異種焊接怎么焊接一般歸納如下幾種方法來解決

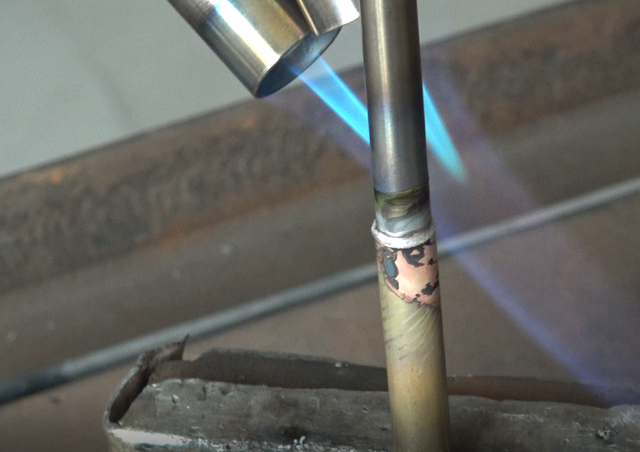

一、采用氣焊或者高頻焊，這種焊接法適合小管料好上溫的小件的銅與不銹鋼管異種焊接。

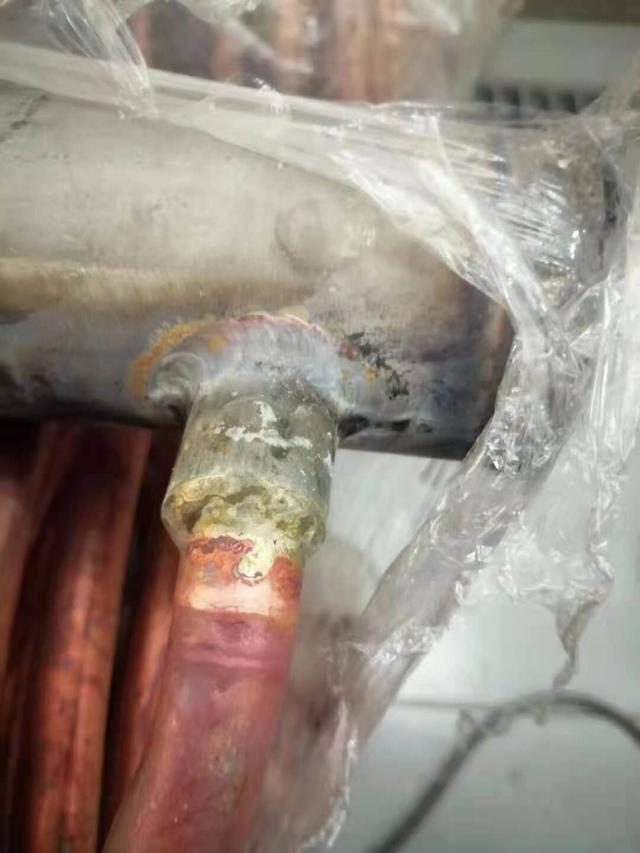

1、當(dāng)銅管和不銹鋼管少批量焊接，為了追求焊接效率和焊接效果，對(duì)于焊接流動(dòng)性要求特別高的前提下可以用A203的銀合金焊絲配合201-F的助焊膏焊接，因?yàn)楹牟某杀颈容^高，所以一般就是少量的焊接，或者管路的滲漏維修檢修會(huì)用到，因?yàn)榇笈可a(chǎn)成本是個(gè)問題， 而維修單位消耗比較少，為了追求質(zhì)量和焊接效果這種也是可以接受的。

2、銅管和不銹鋼異種焊接生產(chǎn)用途大批量的焊接。這種情況下用上面說的銀合金焊絲焊接那就不適合了，成本就是個(gè)問題，那么就用替代銀合金焊絲焊接銅與不銹鋼異種焊接的WEWELDING46高強(qiáng)度銅合金焊絲，當(dāng)然了也是配合助焊膏201-F來焊接，這地方說的銅合金焊絲不是說的常規(guī)的銅鋅黃銅氣焊焊絲。

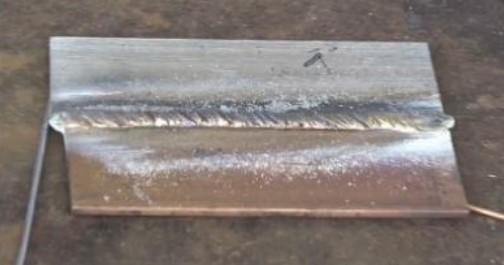

二、采用氬弧焊焊接，這種比較適合中等或者大厚的板料或者管料焊接。

1、大厚板料和管料主要以連接強(qiáng)度為主，或者大厚管料的耐壓要求不高的情況下使用專用的黃銅氬弧焊絲焊接，用直流氬弧焊焊接，氬氣純度99.99%及以上，焊絲可以選用威歐丁黃銅氬弧焊絲，非黃銅氣焊焊絲，如果紫銅管特別粗大，建議對(duì)銅管做適當(dāng)預(yù)熱處理以后焊接。

2、如果是大厚的管料，或者密閉的板料腔體需要密封承壓的情況下工藝就會(huì)繁瑣一些，一般是做過度焊接，一般是用208S的銅合金焊絲再紫銅側(cè)做一層過渡以后，然后將過渡層與不銹鋼管用204S3的合金焊絲焊接過渡層與不銹鋼管焊接，同樣因?yàn)槭谴蠛竦淖香~，所以也是需要預(yù)熱以后焊接。

以上兩種焊接方式，4種焊接方法和材料及工藝的選擇基本上也包括了常見的銅與不銹鋼異種焊接的應(yīng)用。
