前言： 7075航空鋁是一種硬度高強(qiáng)度高，在航空焊條應(yīng)用上是運(yùn)用比較多的7系鋁合金，含鋅量也比較高，一般這種7075的航空鋁合金都會用鋁鎂系的比如5356或者5183鋁合金焊絲來焊接，但是有很多客戶在焊接7075航空鋁會出現(xiàn)裂紋的情況，這種情況如何檢修或者返修呢？

我們先來看一個焊接案例如下圖，下圖是一個25毫米厚度鋁合金箱體，堆成四周都焊接，但是在焊接最后一道口的時候總是產(chǎn)生裂紋，材質(zhì)也是7075航空鋁，焊工也嘗試將裂紋剔除掉, 重新采用ER4043，還有ER5356都焊接了，但是依然是裂紋，這種情況就是如下圖，在箱體的一側(cè)焊接不會有問題，但是再這一側(cè)的對稱側(cè)就會裂紋，這種問題怎么辦呢？

解決辦法：
1、找到裂紋部位，用機(jī)械的打磨辦法，徹底打磨干凈裂紋，不能有裂紋殘留。
2、如果用ER4043和ER5356都會產(chǎn)生裂紋的前提下，并且返修都裂紋的話則采用抗裂性能更加好的低溫鋁焊絲WEWELDING53，原本是一種火焰釬焊的焊絲，不過用它的氬弧焊接功能也可以焊補(bǔ)7075航空鋁的裂紋。
3、焊接過程采用交流氬弧焊，焊接氣體流量10L/MIN，焊接起弧形成熔池以后，應(yīng)快速加絲，然后快速走槍，盡量減少電弧在熔池停留過多的時間，因?yàn)閃EWELDING53低溫鋁焊絲用氬弧焊接的時候，焊絲里面的鋅合金燒損會比較嚴(yán)重，所以停留時間越長，鋅的燒損就越多，所以應(yīng)該快速地走槍及快速加絲。
4、如果是裂紋摳除以后會留下又深又大的坡口，則可以用多層多道來焊接，當(dāng)多層多道焊接的時候，要格外注意每一層加絲的速度要盡量快一些，或者是打底的幾層用ER5183的焊絲，然后最后的1-2層用WEWELDING53焊絲焊接。

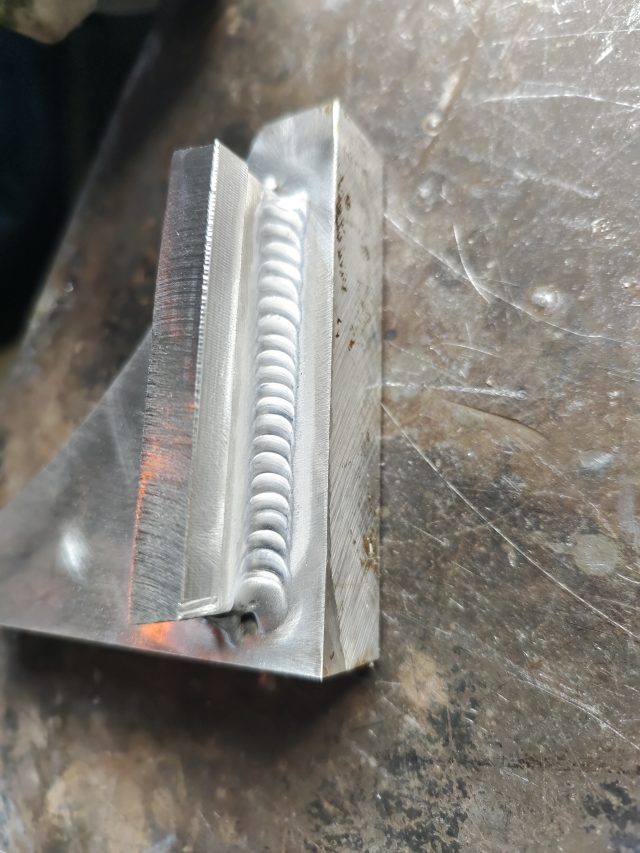

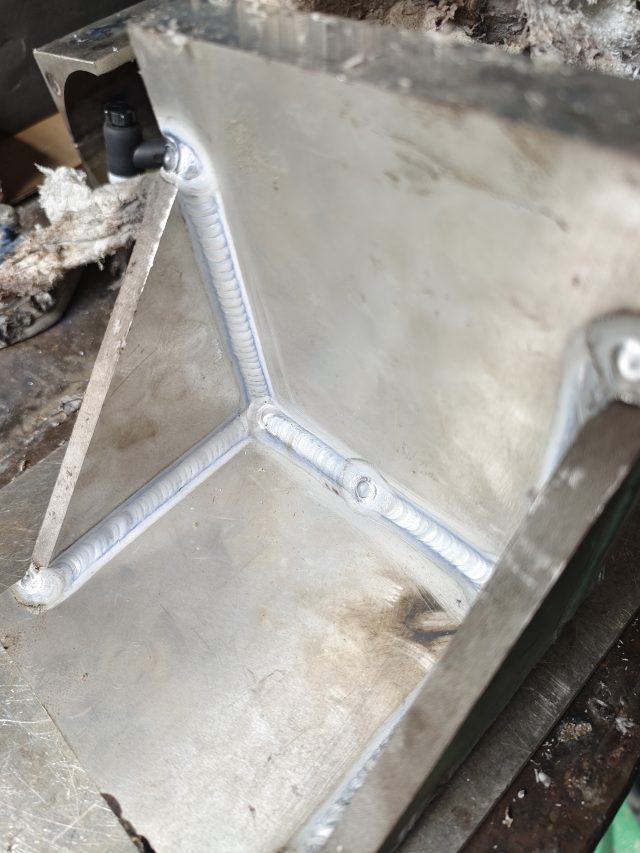

7075航空鋁焊接效果圖：
