發(fā)動(dòng)機(jī)缸體裂紋用錫焊是行不通的，即使焊接好也是徒勞的，錫焊本來是軟釬料，先不說生鐵的雜質(zhì)含量比較多，焊接性用錫焊本來就不好不說，焊接完以后軟釬料錫焊是比較軟的，受不了絲毫的抗拉強(qiáng)度及剪切強(qiáng)度，故而是行不通。

那如果發(fā)動(dòng)機(jī)生鐵缸體凍裂了解決問題的根本還是電焊，和氬弧焊，而如果是氬弧焊我們是建議只適合修復(fù)局部的氣孔缺陷，如果是裂紋或者斷裂缺陷還是建議用手工電焊，主要是手工電焊的熱影響也會(huì)比較小一些。

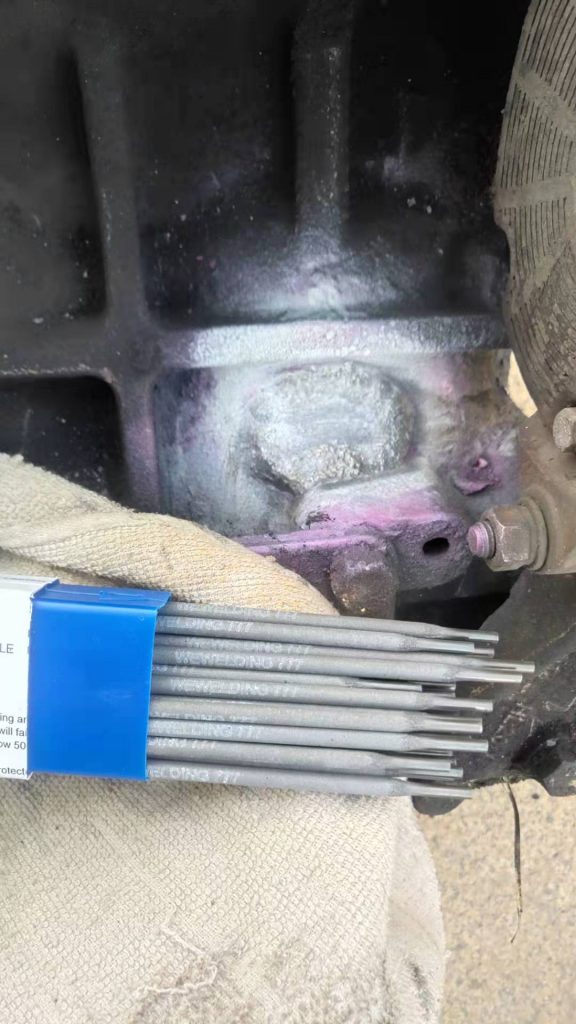

如果按照電焊的焊接方式來焊接生鐵發(fā)動(dòng)機(jī)的話，主流還是 兩種焊接工藝及焊材選擇，一種是熱焊工藝會(huì)選擇J507 或者Z308焊條，通過預(yù)熱缸體550度溫度以后，保溫緩冷，我想也只有鑄造廠能夠有這個(gè)條件，那么就有第二種焊接工藝就是冷焊，這種常用于重要的設(shè)備的緊急搶修，不過適合這種冷焊工藝又具備很好的抗裂性能的焊條的選擇就很重要了，結(jié)合目前主流的重要鑄鐵生鐵設(shè)備搶修焊接經(jīng)驗(yàn)來說WEWELDING777鑄鐵焊條是一個(gè)不錯(cuò)的選擇，也是主流，這種的特點(diǎn)是迎合了現(xiàn)場(chǎng)不具備預(yù)熱條件的情況下使用，并且具備抗裂性能優(yōu)異的特點(diǎn)，成功率就會(huì)高一些，對(duì)于重要鑄鐵設(shè)備的檢修搶修正是需要這種特性的。
